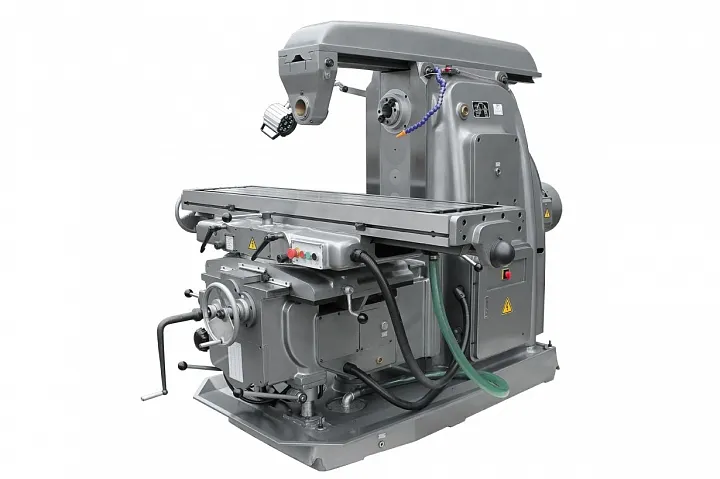

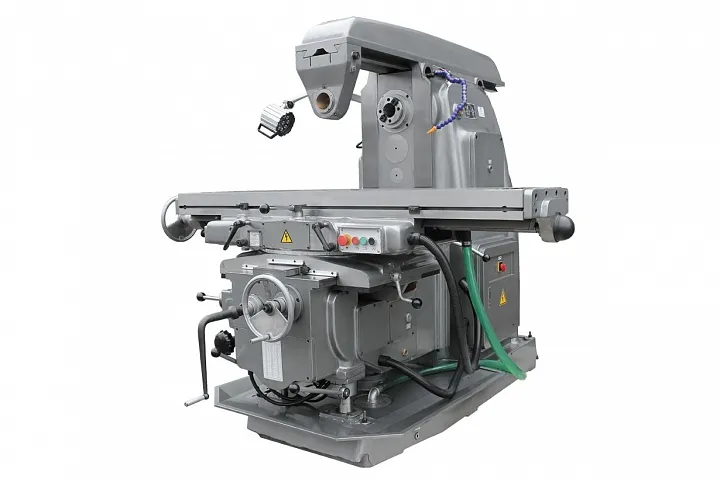

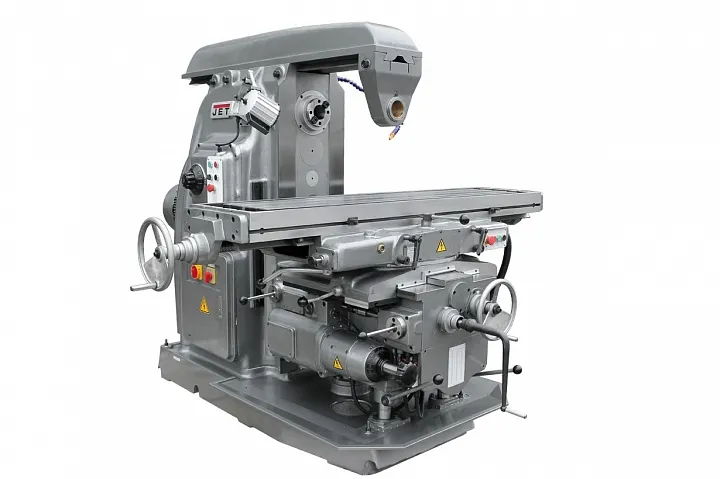

JET JHM-1667 Горизонтально-фрезерный станок
Характеристики

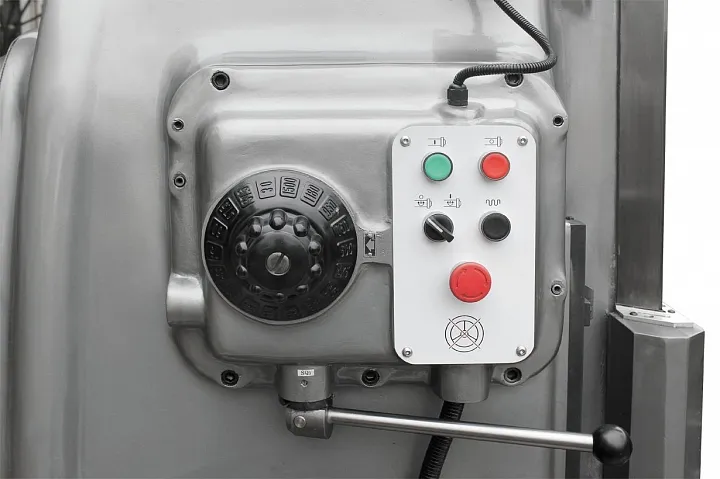

Размер стола, мм | 1700x400 |
Максимальная нагрузка на стол, кг | 800 |
Ширина Т-образного паза стола, мм | (3)18х90 |
Перемещение по оси X (ручной/механический), мм | 900/880 |
Перемещение по оси Y (ручной/механический), мм | 315/300 |
Перемещение по оси Z (ручной/механический), мм | 385/365 |
Расстояние от шпинделя до стола (ось Z), мм | 30-410 |
Расстояние от центра стола до вертикальной направляющей колонны, мм | 255-570 |
Расстояние от оси шпинделя до консоли, мм | 190 |
Макс. угол поворота стола, град | ±45° |
Число скоростей стола, шт | 18 |
Диапазон скоростей подачи стола по оси X, мм/мин | 23,5-1180 |
Диапазон скоростей подачи стола по оси Y, мм/мин | 23,5-1180 |
Диапазон скоростей подачи стола по оси Z, мм/мин | 8-394 |
Ускоренная подача по осям X, Y, Z, мм/мин | 2300 / 2300 / 770 |
Конус шпинделя | ISO 50 |
Диаметр отверстия шпинделя, мм | 29 |
Диаметр переднего подшипника шпинделя, мм | 100 |
Частота вращения шпинделя, об/мин | 30-1500 (18 скоростей) |
Мощность двигателя, кВт | 11 |
Мощность двигателя подачи, кВт | 3 |
Мощность насоса охлаждения, кВт | 0,125 |
Скорость потока охлаждающей жидкости, л/мин | 22 |
Длина, мм | 2556 |
Ширина, мм | 2159 |
Высота, мм | 1770 |
Масса, кг | 3850 |

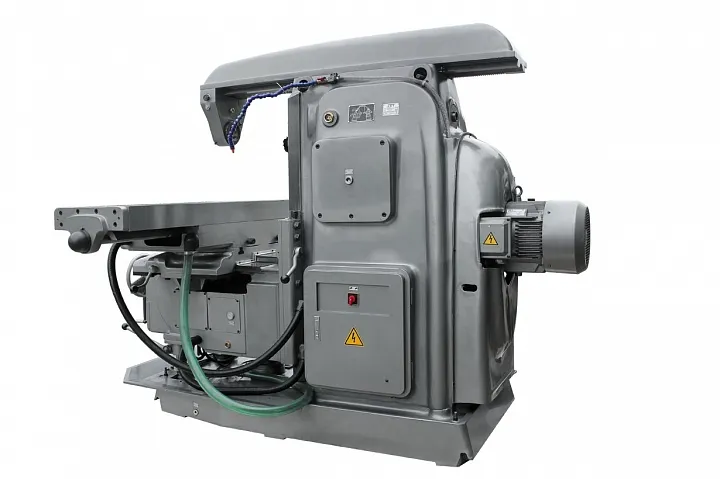

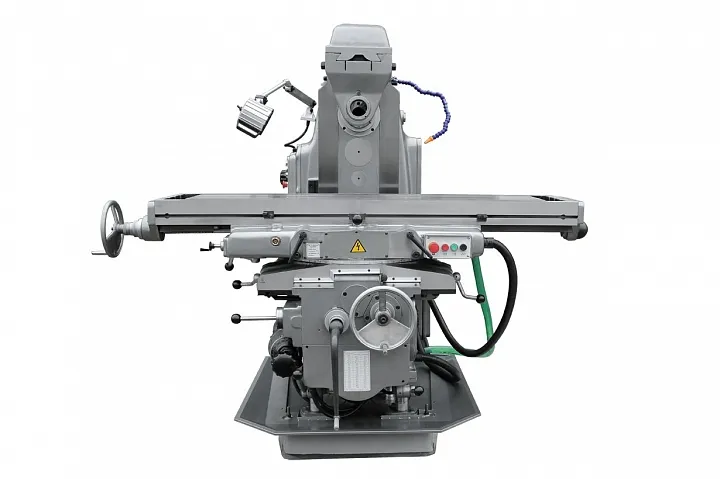

Горизонтально-фрезерный станок JET JHM-1667 имеет горизонтальное расположением оси шпинделя, где главное движение — вращательное движение шпинделя с фрезой, движение подачи — перемещение стола в продольном, поперечном и вертикальном направлениях, вспомогательное движение — ускоренное перемещение стола в тех же направлениях.
Станок JET JHM-1667 имеет консольную конструкцию для подъема стола в вертикальном направлении и предназначен обработки плоскостей, уступов, фрезерования канавок и пазов различных видов, при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. По типу обрабатываемых заготовок предназначен для обработки цилиндрических, дисковых и фасонных конструкций, а также профилей различного сечения из стали, чугуна, цветных металлов и их сплавов.
Модель JET JHM-1667 может использоваться как в единичном производстве в небольших мастерских, на ремонтно-механических и инструментальных участках, так и на крупных промышленных предприятиях в серийном производстве деталей с использованием функций автоматических и полуавтоматических циклов.
Конус горизонтального шпинделя имеет посадку ISO-50

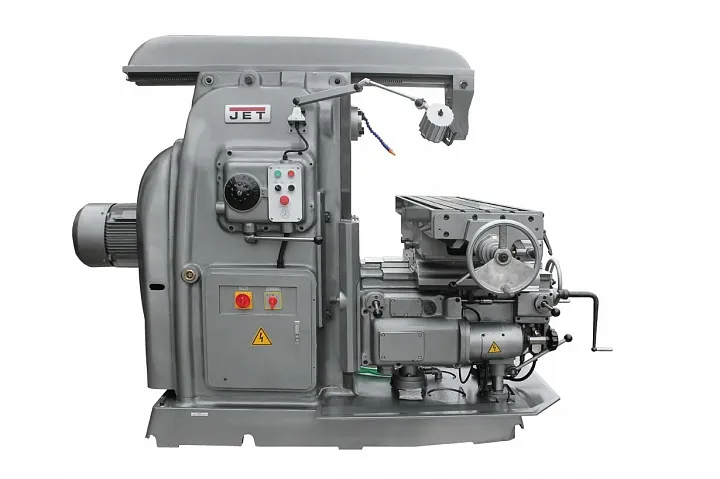

Хобот с поддерживающей серьгой имеет возможность перемещения по горизонтальным направляющим скольжения типа «Ласточкин хвост» с возможностью установки горизонтальных оправок различной длины.

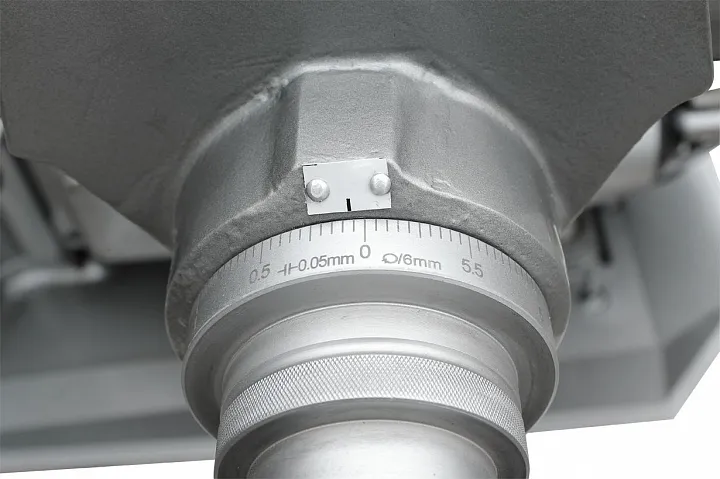

Высокая жесткость и усиленная конструкция позволяют обрабатывать детали весом до 800 кг с высокой точностью и производительностью, этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении.

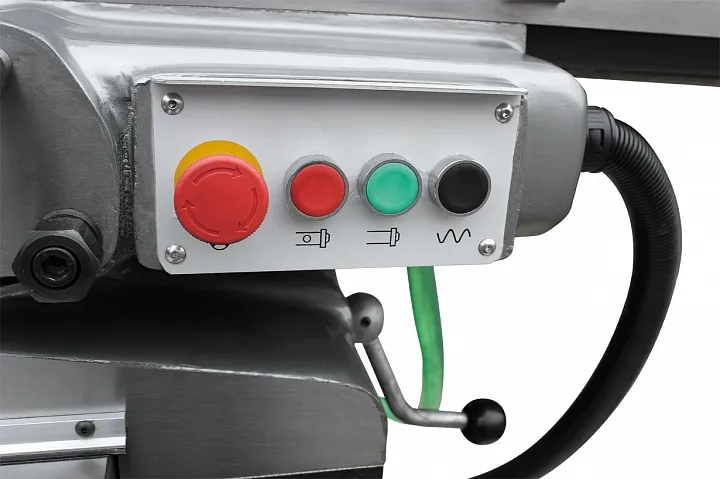

Для максимального исключения вибраций при черновой обработке массивных заготовок на станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов.

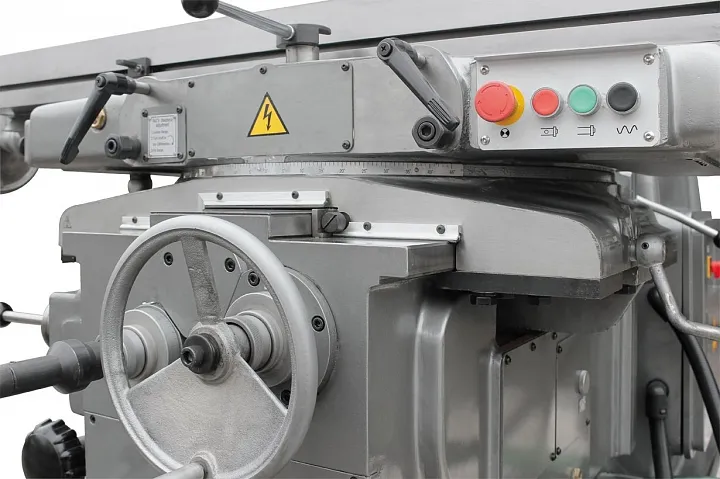

Рабочий стол имеет возможность поворота на угол 45° влево и вправо. При установке его на определенный угол и дополнительном оснащении делительной головкой, станок может фрезеровать винтовые поверхности.
Станок оборудован подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
